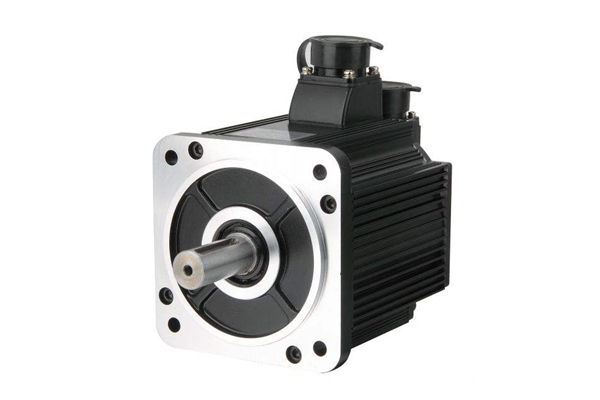

Ultract HX 系列交流永磁同步伺服电机作为一种先进的高性能伺服电机，可满足于自动化工业过程运动控制的广泛需要，特别适用于直接驱动的应用场合。

Ultract HX 系列交流永磁同步伺服电机具有较高的转矩/体积比和功率/体积比，该系列电机配有光学或感应编码器，作为电机标准反馈装置，该编码器能够提供800万点/转的绝对位置编码，因此在电机极低速情况下仍具有最好的平稳性，或可选择多圈绝对值编码器，该型编码器具有Endat接口和电子铭牌。基于以上特点，就可以克服机械传动装置诸多限 制，使众多的应用场合完全采用直接驱动技术。

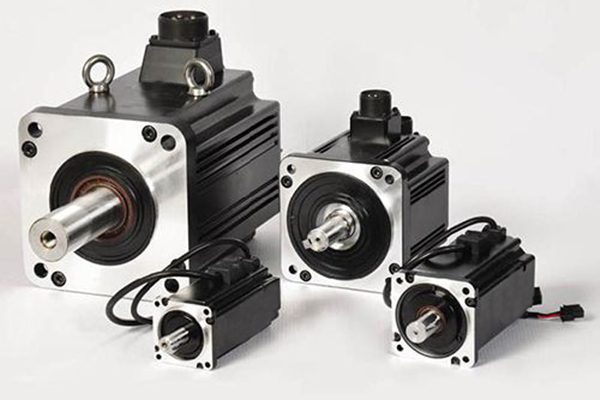

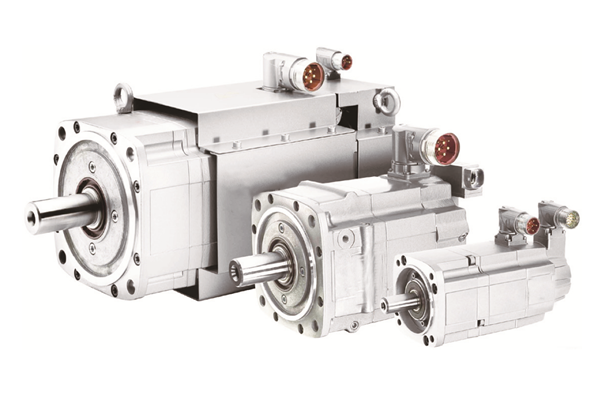

Ultract HX 系列交流永磁同步伺服电机从最小的3号基座到最大的18号 基座，共6个系列，3号基座电机启动转矩为2NM， 适用于法兰尺寸为 75mm的机壳，用于微小定位及小型零件安装场合，可替代直流和步进电机，13号基座的大电机，功率200KW，转矩可达到700NM，适用于在持续不断的生产线上直接或分布式驱动的场合，以克服长距离传输链的 连续动力消耗。标准为220/240Vac或380/460Vac。10和13号基座电机输入电压为380/440Vac。同时有自然冷却、风冷和水冷的选择，具有转动惯量低、精度高和响应快等特点。适用于在持续不断的生产线上直接或分布驱动的场合，以克服长距离传输链的连续动力消耗。

转子

冲片采用高性能低损耗矽钢片，通过有限元方法进行机械强度的模拟分析，在保证提供足够的机械刚度和机械强度，使转子的惯量达到最小； 　　

转子磁钢采用高性能钕铁硼永磁材料形成正弦波汽隙磁场； 　　

山轴采用埋键加工方法，同时满足光轴和键轴的要求；

定子 　　

冲片采用高性能低损耗矽钢片； 　　

漆包线绝缘等级C级，整体绝缘F级； 　　

外壳使用高强度的铝型材外壳，外形和风道经过有限元温度场分析最后优化确定，温度梯度大，散热效果好；

整体 　　

结构合理，功率密度高； 　　

转子惯量非常小，响应速度非常快； 　　

超高内禀矫顽力稀土永磁材料，抗去磁能力强； 　　

在堵转和额定转速范围内可恒转矩输出； 　　

特殊的不对称磁路设计，使得低速转矩脉动小； 　　

平衡精度高、高速运行平稳、噪声低、振动小； 　　

全密封或高防护等级外形结构设计；
